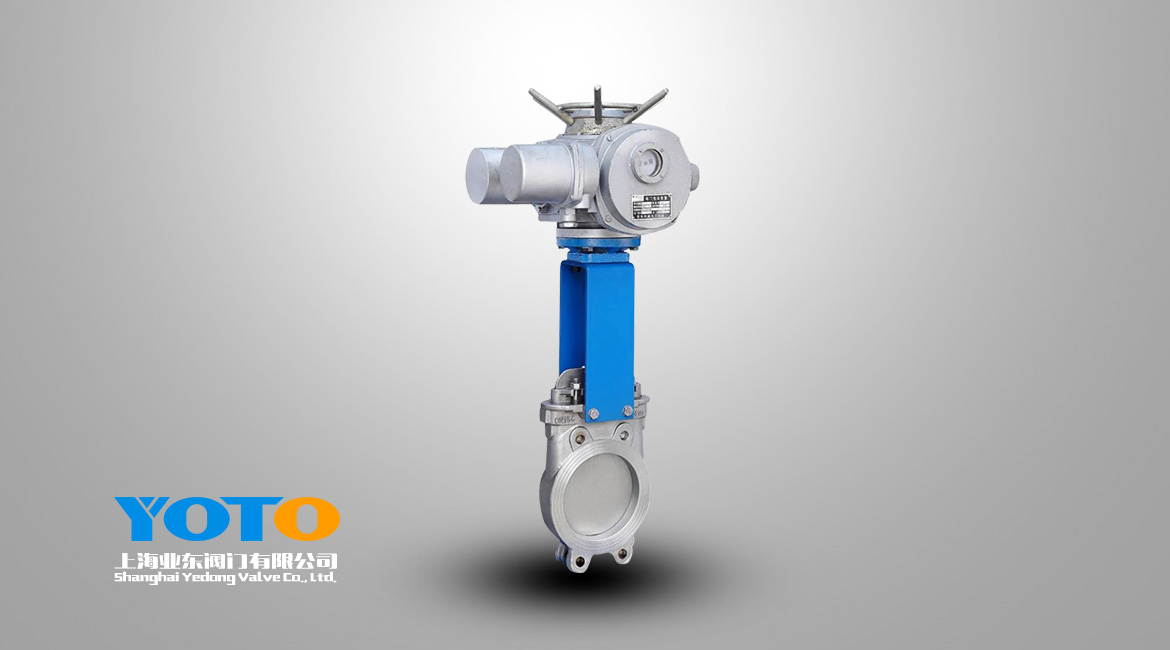

Z973X電動漿液閥刀型閘閥適用于一般石化等食品業，水泥造紙，環保等各類別產業中各項粉粒體及漿類流體。
產品特點
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。
5、閘板具有“閘刀”的功能，能有效的閘斷介質中各類雜物。
性能參數
型號 Z973X PN 10 16
工作壓力（MPa） 1.0 1.6
適用溫度（℃） ≤900 ≤250
適用介質 干灰、灰渣等
材料 閥體 WCB ZG2Cr25Ni20Si2
閘板 20、25
支架 WCB ZG15Cr1Mo1V
閥桿 2Cr13 38CrMoA1A
閥座 25堆焊硬質合金 ZG2Cr25Ni20Si2
填料壓蓋 WCB
主要性能規范：
|
公稱壓力（MPa) |
殼體試驗（MPa) |
密封試驗（MPa) |
工作溫度 |
適用介質 |
|
1.0 |
1.5 |
1.1 |
≤100℃ |
紙漿、污水、煤漿、灰、渣水混和物 |
主要零部件材質：
|
體、蓋 |
閘閥 |
閥桿 |
密封面 |
|
不銹鋼、碳鋼、灰鑄鐵 |
碳鋼、不銹鋼 |
不銹鋼 |
橡膠、四氟、不銹鋼、硬質合金 |
主要外形及連接尺寸
|
公稱壓力 |
DN |
L |
D1 |
D2 |
H |
A |
B |
C |
D |
N-Φ |
電裝型號 |
|
0.6 MPa |
50 |
48 |
90 |
110 |
600 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
65 |
48 |
110 |
130 |
670 |
215 |
125 |
318 |
197 |
4-M12 |
DZ10 |
|
|
80 |
51 |
125 |
150 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
145 |
170 |
700 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
125 |
57 |
175 |
200 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
200 |
225 |
790 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
200 |
70 |
255 |
280 |
850 |
215 |
125 |
363 |
197 |
8-M16 |
DZ15 |
|
|
250 |
70 |
310 |
335 |
1100 |
215 |
125 |
363 |
197 |
12-M16 |
DZ20 |
|
|
300 |
76 |
362 |
395 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
350 |
76 |
412 |
445 |
1280 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
400 |
89 |
462 |
495 |
1460 |
215 |
125 |
363 |
197 |
16-M20 |
DZ45 |
|
|
450 |
89 |
518 |
550 |
1600 |
240 |
235 |
437 |
277 |
16-M20 |
DZ45 |
|
|
500 |
114 |
568 |
600 |
1800 |
240 |
235 |
437 |
277 |
16-M20 |
DZ60 |
|
|
600 |
114 |
670 |
705 |
2100 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
700 |
127 |
775 |
810 |
2300 |
274 |
260 |
526 |
283 |
24-M22 |
DZ90 |
|
|
800 |
127 |
880 |
920 |
2500 |
274 |
260 |
526 |
283 |
24-M27 |
DZ120 |
|
|
900 |
154 |
980 |
1020 |
2700 |
319 |
295 |
554 |
309 |
24-M27 |
DZ180 |
|
|
1000 |
165 |
1080 |
1120 |
2900 |
319 |
295 |
554 |
309 |
28-M27 |
DZ250 |
|
|
1200 |
190 |
1295 |
1340 |
2300 |
319 |
295 |
554 |
309 |
32-M27 |
DZ250 |
|
|
1.0 MPa |
50 |
48 |
100 |
125 |
600 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
65 |
48 |
120 |
145 |
670 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
80 |
51 |
135 |
160 |
680 |
215 |
125 |
318 |
197 |
4-M16 |
DZ10 |
|
|
100 |
51 |
155 |
180 |
700 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
125 |
57 |
185 |
210 |
720 |
215 |
125 |
318 |
197 |
8-M16 |
DZ10 |
|
|
150 |
57 |
210 |
2400 |
790 |
215 |
125 |
363 |
197 |
8-M20 |
DZ15 |
|
|
200 |
70 |
265 |
295 |
850 |
215 |
125 |
363 |
197 |
8-M20 |
DZ20 |
|
|
250 |
70 |
320 |
350 |
1140 |
215 |
125 |
363 |
197 |
12-M20 |
DZ20 |
|
|
300 |
76 |
368 |
400 |
1180 |
215 |
125 |
363 |
197 |
12-M20 |
DZ30 |
|
|
350 |
76 |
428 |
460 |
1280 |
215 |
125 |
363 |
197 |
16-M20 |
DZ30 |
|
|
400 |
89 |
482 |
515 |
1460 |
240 |
235 |
437 |
277 |
16-M22 |
DZ45 |
|
|
450 |
89 |
532 |
565 |
1600 |
240 |
235 |
437 |
277 |
20-M22 |
DZ45 |
|
|
500 |
114 |
585 |
620 |
1800 |
240 |
235 |
437 |
277 |
20-M22 |
DZ60 |
|
|
600 |
114 |
685 |
725 |
2100 |
240 |
235 |
437 |
277 |
20-M27 |
DZ60 |
|
|
700 |
127 |
800 |
840 |
2300 |
274 |
260 |
526 |
238 |
24-M27 |
DZ120 |
|
|
800 |
127 |
898 |
950 |
2500 |
319 |
295 |
554 |
309 |
24-M30 |
DZ180 |
|
|
900 |
154 |
1005 |
1050 |
2700 |
319 |
295 |
554 |
309 |
28-M30 |
DZ180 |
|
|
1000 |
165 |
1115 |
1160 |
2900 |
319 |
295 |
554 |
309 |
28-M30 |
DZ250 |
|
|
1200 |
190 |
1325 |
1380 |
3400 |
319 |
295 |
554 |
309 |
32-M36 |
DZ258 |
