氣動對夾式刀型閘閥產品介紹：

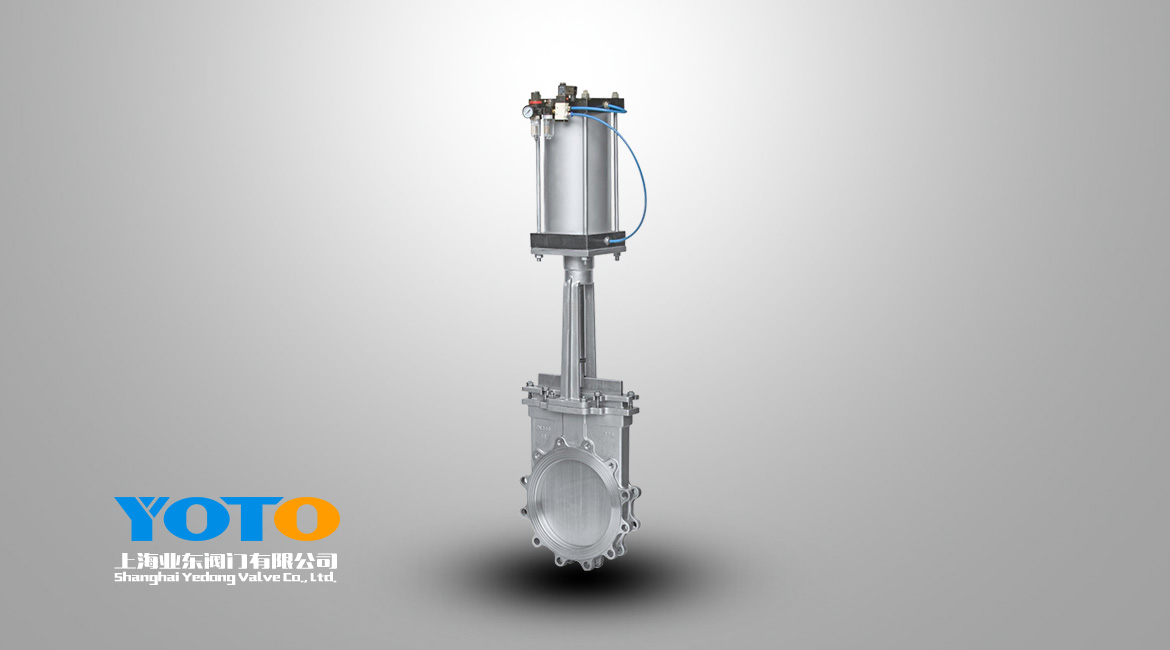

Z673X氣動對夾式刀型閘閥通過配用電磁閥、接近開關等附件可以完成開、關兩位置的動作控制和信號輸出，也可以完成連續動作的自動控制。主體采用鑄鐵、鑄鋼、不銹鋼等，刀形閘閥其閘板具有剪切功能,可刮除密封面上的粘著物,自動清除雜物,不銹鋼閘板可防止腐蝕引起的密封泄漏，廣泛用于化工、煤碳、制糖、污水、造紙各項粉粒體及漿類流體等領域。
氣動對夾式刀型閘閥產品結構：
氣動對夾式刀型閘閥由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，氣動閥門啟閉靠氣動執行器的氣缸動作來完成。采用對夾式結構，體積小，重量輕；完全敞開的通道，可以防止介質在閥內沉積。新研制的U型封圈，可以保證閥門的良好密封性；流阻小，安裝維修方便。 閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
氣動對夾式刀型閘閥產品特點：
1,對夾式刀閘閥超短結構長度,節省材料,可使管路系統整體重量大大減輕
2,占用有效空間小,能有效支持管道的強度,可減少管道振動的可能性
3,閘板選用奧氏體不銹鋼,耐腐性能大大提高,可有效的防止由于閘板腐蝕引起的密封瀉漏
4,上密封填料采用柔性 PTFE ,密封可靠,操作輕便靈活
5,閘板具有閘刀的功能,能有效的閘斷介質中各類雜質
氣動對夾式刀型閘閥外形尺寸表：
| MPa | DN | L | D1 | D2 | H | n-M |
|
1.0 MPa |
50 | 48 | 100 | 125 | 335 | 4-M16 |
| 65 | 48 | 120 | 145 | 363 | 4-M16 | |
| 80 | 51 | 135 | 160 | 395 | 4-M16 | |
| 100 | 51 | 155 | 180 | 465 | 8-M16 | |
| 125 | 57 | 185 | 210 | 530 | 8-M16 | |
| 150 | 57 | 210 | 240 | 630 | 8-M20 | |
| 200 | 70 | 265 | 295 | 750 | 8-M20 | |
| 250 | 70 | 320 | 350 | 900 | 12-M20 | |
| 300 | 76 | 368 | 400 | 1120 | 12-M20 | |
| 350 | 76 | 428 | 460 | 1260 | 16-M20 | |
| 400 | 89 | 482 | 515 | 1450 | 16-M22 | |
| 450 | 89 | 532 | 565 | 1600 | 20-M22 | |
| 500 | 114 | 585 | 620 | 1800 | 20-M22 | |
| 600 | 114 | 685 | 725 | 2300 | 20-M27 | |
| 700 | 127 | 800 | 840 | 2500 | 24-M27 | |
| 800 | 127 | 898 | 950 | 2800 | 24-M30 | |
| 900 | 154 | 1005 | 1050 | 3100 | 28-M30 | |
| 1000 | 165 | 1115 | 1160 | 3400 | 28-M30 | |
| 1200 | 180 | 1325 | 1380 | 3600 | 32-M36 |
