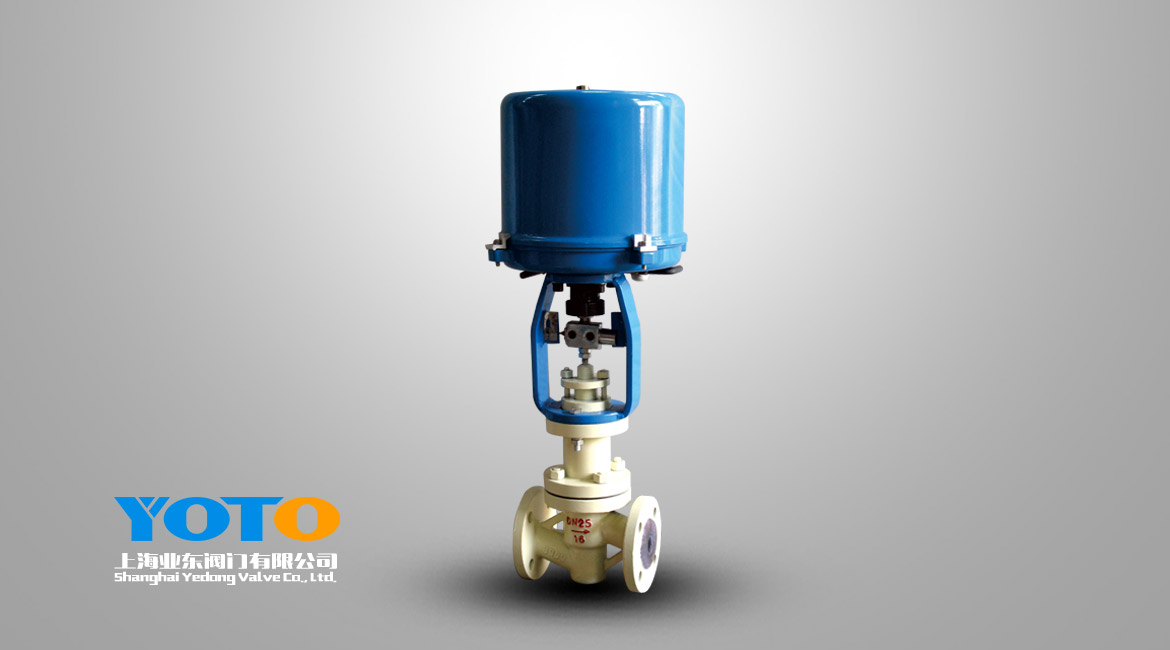

ZAZPF46電動襯氟波紋管調節閥，是DDZ電動單元組合儀表中的執行機構，是生產過程自動調節系統中的重要環節之一。ZAZPF46電動襯氟波紋管調節閥以電能為動力，接受統一的標準信號，將此轉彎與\輸入信號相對應的上下位移，自動地操縱閥門的開啟度。從而實現對壓力、溫度、流量、液位等參數的調節。由于閥的內腔和閥內件均襯聚全氟乙丙烯(F46),又采用波紋管代替填料密封，因而適用于強腐蝕介質和有毒、易揮發氣、液體介質，廣泛用于化工、石化、冶金、醫藥等工業部門生產過程的自動調節和過程控制中。
◆主要技術性能指標
泄漏率：IV 級，小于額定流量的10-4
回差：配3610L 執行機構為2.0%；配PSL執行機構為1.0%
基本誤差：配3610L執行機構為±2.5%；配PSL執行機構為±1.0%
注：測試使用的填料為標準聚四氟乙烯填料。
◆規格參數表
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||||
|
閥座直徑mm |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直線 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
0.8 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||||||
|
允許壓差 |
單座式 |
6.4 |
4.5 |
2.5 |
3.2 |
3.2 |
2.15 |
1.4 |
1.37 |
0.94 |
0.6 |
0.52 |
0.35 |
0.2 |
||
|
套筒式 |
6.4 |
3.7 |
3.7 |
2.4 |
2.9 |
1.5 |
0.8 |
3.1 |
3.1 |
3.1 |
||||||
|
允許泄 |
單座式 |
為Kv值的0.01%，按GB4213-84標準 |
||||||||||||||
|
套筒式 |
為Kv值的0.05%，按GB4213-84標準 |
|||||||||||||||
|
配電動執 |
PSL |
201 |
202 |
204 |
208 |
312 |
||||||||||
|
3610 |
3610SA-08 |
LA-20 |
3610LSB-30 |
3610LSB-50 |
3610LSC-65 |
|||||||||||
|
基本誤差% |
±2.5 |
|||||||||||||||
|
回差% |
2.0 |
|||||||||||||||
|
死區% |
3.0 |
|||||||||||||||
|
始終點偏差% |
±2.5 |
|||||||||||||||
|
額定行程偏差% |
2.5 |
|||||||||||||||
|
可調比 |
50：1 |
|||||||||||||||
