產品概述

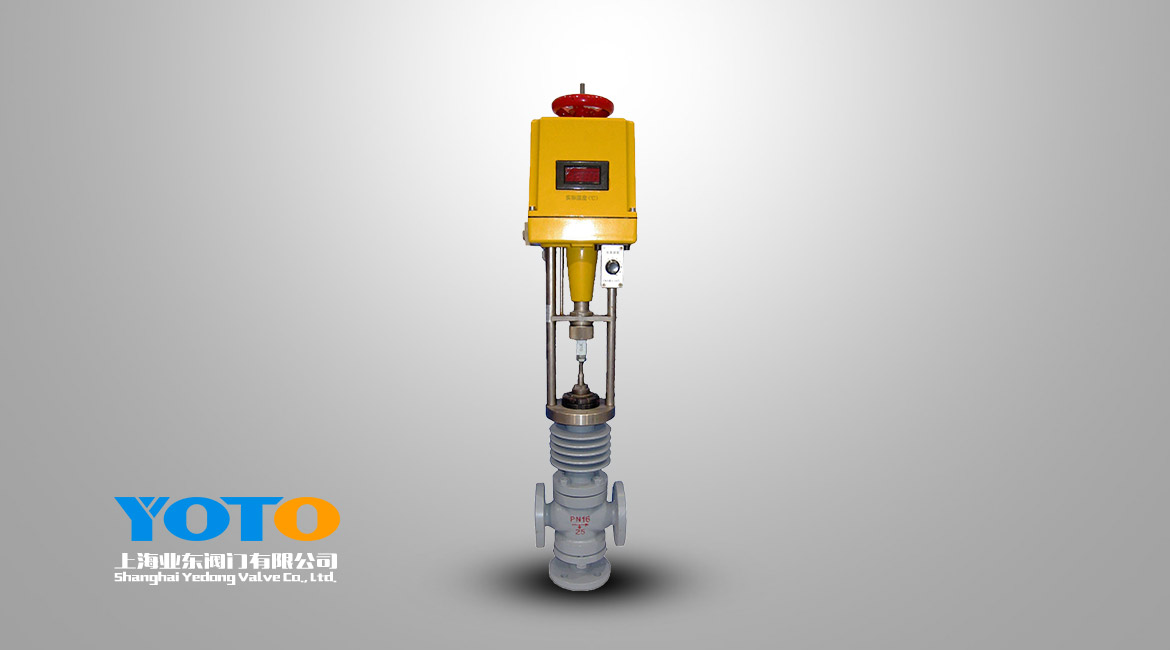

ZAZQ、ZAZX型電動三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向。配用DKZ直行程電動執行機構,接受0~10或4~20mA.DC信號驅動 閥門啟閉。其中三通合流調節閥用于將兩種流體混合成第三種流體,或不同溫度的同種流體,混合成同一溫度流體。三通分流閥將一種流體分成兩路流體。
本系列產品口徑由25mm至200mm,公稱壓力有1.0、1.6、4.0、6.4MPa,溫度范圍-60℃至450℃,控制信號為0~10或4~20mA.DC。配用不同的執行機構可分為普通型和電子型兩種。
產品特點
1、流體對閥芯作用方向都處于流開狀態,故工作穩定性好。
2、除了閥蓋處襯套導向外,閥芯側面與閥座內表面也有導向作用,導向面積大,工作可靠。
3、伺服放大器采用深度動態負反饋,可提高調節精度。
4、電動操作器有多種形式,可適用于4~20mA.DC或0~10mA.DC。
5、電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。
6、節省自動化投資,與單座、雙座或套筒調節閥相比,組成同樣的系統可省掉一個閥,簡化系統,節省投資。
7、波紋管密封型對移動的閥桿形成完全的密封,堵絕流體外漏。
零件資料:
閥體、閥蓋:HT200、ZG230~450 ZG1Cr18Ni9Ti
閥芯、閥座:1Cr18Ni9Ti 司太萊合金堆焊
填料:聚四氟乙烯
推桿、襯套:2Cr13
技術參數:
公稱通徑 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
額定流量系數 KV |
合流 |
8.5 |
13 |
21 |
34 |
53 |
85 |
135 |
210 |
340 |
535 |
|
分流 |
|
|
|
|
|
85 |
135 |
210 |
340 |
535 |
||
額定行程 (mm) |
16 |
25 |
40 |
60 |
|
|||||||
流量特性 |
直線 拋物線 |
|
||||||||||
工作溫度 (℃) |
普通型:鑄鐵: -20~200、鑄鋼:-40~250、鑄不銹鋼:-60~250 散熱型:鑄鋼: -40~450、鑄不銹鋼:-60~450 |
|
||||||||||
介質溫度 (℃) |
200以下(對合流閥而言) |
|
||||||||||
固有可調比 R |
30 |
|
||||||||||
公稱壓力 PN(MPa) |
1.0 1.6 4.0 6.4 |
|
||||||||||
允許泄漏量 |
硬密封:Ⅳ級 軟密封:VI級 |
|
||||||||||
作用方式 |
電開、電關 |
|
||||||||||
信號范圍 (mA.DC) |
0~10 4~20 |
|
||||||||||
電源電壓 |
220V、50H Z 380V、50H Z 24V、AC/DC |
|
||||||||||
環境溫度 (℃) |
伺服放大器: 5~45 執行機構:-10~55 |
|
||||||||||
全行程時間 S |
普通型 |
12.5 |
20 |
32 |
48 |
|
||||||
電子型 |
30 |
30 |
48 |
60 |
|
|||||||
消耗功率 (W) |
普通型 |
28 |
35 |
|
||||||||
電子型 |
6 |
15 |
25 |
40 |
|
連接標準:
◆連接尺寸及標準
·法蘭標準:鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88,JB/T79-94
·法蘭密封面型:PN10、PN16為凸面 PN40、PN64為凹凸面、閥體為凹面
·結構長度:GB12221-89
·夾套保溫型夾套載熱體接口:對焊ф18X4
* 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。
如ANSI、JIS、JPI等標準。
◆ 訂貨須知:
訂貨時請用戶提供以下資料:
·調節閥名稱、型號
·公稱通徑
·公稱壓力(MPa)
·額定流量系數(KV)
·固有流量特性
·介質名稱、閥前后壓力、溫度、流量等
·整機作用方式(電開、電關)及輸入信號
·閥體、閥內件及填料材質
·附件(操作器、伺服放大器等)
·其他特殊要求
