結構特點和應用范圍

    本產品符合GB/T4213-92。

技術參數和性能指標
閥    體

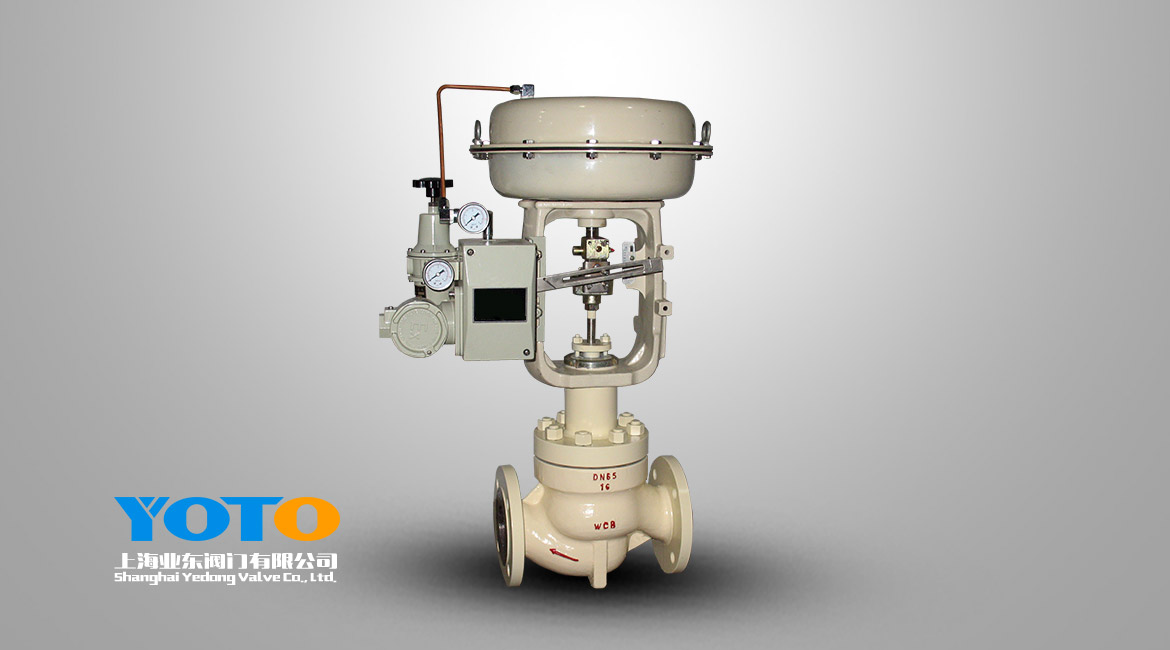

    型    式    直通單座鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接：嵌接焊SW（40～50mm）  對接焊BW（65～200mm）
    材    料    鑄鋼（ZG230-450）
                鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
    上 閥 蓋    常溫型（P）：-17～+230℃  伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：-100～-45℃  伸長Ⅲ型（EⅢ）：-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

    閥芯型式    單座柱塞型閥芯
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    20～100、80～240kPa
    供氣壓力    140～400kPa
    氣源接口    Rc  1 4
    環境溫度    -30～+70℃
    注：該閥也可配用VA5或VA6和LVP型執行機構。


閥作用型式     氣—關式或氣—開式

附    件       定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性    能

    泄 漏 量    金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
                軟 閥 座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
    回    差    帶定位器：小于全行程的1%
                不帶定位器：小于全行程的3%
    基本誤差    帶定位器：小于全行程的±1%
                不帶定位器：小于全行程的±5%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍       50：1
允許壓差

Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）
A.閥配用LHA或LVA執行機構 100KPa

執行機構 供氣壓力   彈簧范圍   定位器 允許壓差 閥座直徑 25 32 40 50 65 80 100 125 150 200 LHA1D 1.4 0.2～1.0 有或無 3.3 2.0 1.4 0.8 - - - - - - 1.6 0.2～1.0 有 16 9.9 7.1 4.1 - - - - - - 4.0 0.8～2.4 有 40 29 21 12 - - - - - - 48 LHA2D 1.4 0.2～1.0 有或無 6.3 3.8 2.7 1.6 1.0 0.7 0.5 - - - 1.6 0.2～1.0 有 31.6 19.3 13.7 7.8 5.1 3.5 2.0 - - - 4.0 0.8～2.4 有 40 40 40 21.7 14.9 10.5 5.9 - - - 94 57 41 LHA3D 1.4 0.2～1.0 有或無 11.2 6.8 4.8 2.8 1.7 1.2 0.7 0.4 0.3 - 1.6 0.2～1.0 有 40 34.2 24.2 14 8.8 6.2 3.5 2.2 1.4 - 56 4.0 0.8～2.4 有 40 40 40 40 26.5 18.7 10.5 6.7 4.1 - 100 100 72 42 LHA4D 1.4 0.2～1.0 有或無 - - 8.3 4.8 3.0 2.2 1.2 0.7 0.5 0.3 1.6 0.2～1.0 有 - - 40 24.2 15.2 10.7 6.1 3.9 2.4 1.5 4.0 0.8～2.4 有 - - 40 40 40 32.2 18.2 11.6 7.1 4.5 100 72 45 LHA5D 1.4 0.2～1.0 有或無 - - - - 4.2 2.9 1.6 1.1 0.6 0.4 1.6 0.2～1.0 有 20.8 14.7 8.3 5.3 3.2 2.1

執行機構 供氣壓力   彈簧范圍   定位器 允許壓差 閥座直徑 25 32 40 50 65 80 100 125 150 200 LHA1R 1.4 0.2～1.0 有或無 3.3 2.0 1.4 0.8 - - - - - - 2.8 0.8～2.4 有 22 13 9.9 5.7 - - - - - - LHA2R 1.4 0.2～1.0 有或無 6.3 3.8 2.7 1.6 1.0 0.7 0.5 - - - 2.8 0.8～2.4 有 40 27 14.1 11.1 6.9 4.9 2.8 - - - 44 LHA3R 1.4 0.2～1.0 有或無 11.2 6.8 4.8 2.8 1.7 1.2 0.7 0.4 0.3 - 2.8 0.8～2.4 有 40 40 34 19.6 12.3 8.7 4.9 3.1 1.9 - 78 47 LHA4R 1.4 0.2～1.0 有或無 - - - - 4.2 2.9 1.6 1.1 0.6 0.4 2.8 0.8～2.4 有 - - - - 29.2 20.6 11.6 7.4 4.5 2.9 LHA5R 1.4 0.2～1.0 有或無 - - - - 4.2 2.9 1.6 1.1 0.6 0.4 2.8 0.8～2.4 有 - - - - 29.2 20.6 11.6 7.4 4.5 2.9 LHA6R 4(1*) 1.9～3.5 有 - - - - 40 40 24.2 - - - 61 43 5(2*) 1.9～4.0 有 - - - - - - 24.2 15.5 9.5 -

注:1.最大允許壓差不超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.同一格內的上方數字表示閥常開允許壓差,下方數字表示閥全關時的允許壓差。
3.帶有*的允許壓差,閥控制液體時,允許壓差只能為3MPa,超過3MPa時,請選用LHLC調節閥。
4.黑線框內數字表示閥配用標準規格執行機構。

B.閥配用LVP執行機構 100KPa

執行機構 供氣壓力   定位器   允許壓差 閥座直徑 65 80 100 125 150 200 LVP5 3 有 40 36.8 20.7 13.2 8 - 52 4 有 40 40 27.8 17.8 10.8 - 70 49 5 有 40 40 34.9 22.4 13.6 - 88 62 LVP6 3 有 40 40 36.9 23.6 14.4 9.2 93 65 4 有 40 40 40 31.8 19.3 12.4 100 88 49 5 有 40 40 40 40 24.3 15.6 100 100 62 LVP7 3 有 - - - 35.5 21.6 13.8 4 有 - - - 40 29 18.6 47 5 有 - - - 40 36.4 23.4 60

II.柱塞閥芯、軟閥座（%TF、LTF、%T、LT）

A.閥配用LHA或LVA執行機構 100KPa

執行機構 供氣壓力   彈簧范圍   定位器 允許壓差 閥座直徑 25 32 40 50 65 80 100 125 150 200 LHA1D 1.4 0.2～1.0 有或無 2.3 1.4 1.0 0.6 - - - - - - 1.6 0.2～1.0 有 11 7.0 4.9 2.9 - - - - - - 4.0 0.8～2.4 有 30 20 14 8.6 - - - - - - LHA2D 1.4 0.2～1.0 有或無 4.4 2.7 1.9 1.1 0.7 0.5 0.3 - - - 1.6 0.2～1.0 有 22 13.5 9.6 5.5 3.6 2.5 1.4 - - - 4.0 0.8～2.4 有 30 30 28 15 10.4 7.4 4.1 - - - LHA3D 1.4 0.2～1.0 有或無 7.8 4.8 3.4 2.0 1.2 0.8 0.5 0.3 0.2 - 1.6 0.2～1.0 有 30 24 17 9.8 6.2 4.3 2.5 1.5 0.9 - 4.0 0.8～2.4 有 30 30 30 28 18 13 7.4 4.7 2.9 - LHA4D 1.4 0.2～1.0 有或無 - - 5.8 3.4 2.1 1.5 0.8 0.5 0.3 0.2 1.6 0.2～1.0 有 - - 28 17 10.6 7.5 4.3 2.7 1.7 1.0 4.0 0.8～2.4 有 - - 30 30 30 22 12.7 8.1 5.0 3.1 LHA5D 1.4 0.2～1.0 有或無 - - - - 2.9 2.0 1.1 0.8 0.4 0.3 1.6 0.2～1.0 有 - - - - 14.6 10.3 5.8 3.7 2.2 1.5

執行機構 供氣壓力   彈簧范圍   定位器 允許壓差 閥座直徑 25 32 40 50 65 80 100 125 150 200 LHA1R 1.4 0.2～1.0 有或無 2.3 1.4 1.0 0.6 - - - - - - 2.8 0.8～2.4 有 16 9.7 6.9 4.0 - - - - - - LHA2R 1.4 0.2～1.0 有或無 4.4 2.7 1.9 1.1 0.7 0.5 0.3 - - - 2.8 0.8～2.4 有 30 19 9.9 7.8 4.8 3.4 2.0 - - - LHA3R 1.4 0.2～1.0 有或無 7.8 4.8 3.4 2.0 1.2 0.8 0.5 0.3 0.2 - 2.8 0.8～2.4 有 30 30 23.8 13.7 8.6 6.1 3.4 2.1 1.3 - LHA4R 1.4 0.2～1.0 有或無 - - 5.8 3.4 2.1 1.5 0.8 0.5 0.3 0.2 2.8 0.8～2.4 有 - - 30 22 14.9 10.5 5.9 3.7 2.3 1.4 LVA5R 1.4 0.2～1.0 有或無 - - - - 2.9 2.0 1.1 0.8 0.4 0.3 2.8 0.8～2.4 有 - - - - 20.4 14.4 8.1 5.1 3.1 2.0 LVA6R 4(1*) 1.9～3.5 有 - - - - 30 30 16.9 - - - 5(2*) 1.9～4.0 有 - - - - - - 16.9 10.8 6.7 -

注:1.最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.1*適用于65、80、100mm的閥，2*適用于150mm的閥。
3.黑線框內數字表示閥配用標準規格執行機構。

執行機構 供氣壓力   定位器   允許壓差 閥座直徑 65 80 100 125 150 200 LVP5 3 有 30 25.8 14.5 9.2 5.6 - 4 有 30 30 19.5 12.5 7.6 - 5 有 30 30 24.4 15.7 9.5 - LVP6 3 有 30 30 25.8 16.5 10.1 6.4 4 有 30 30 30 22.3 13.5 8.7 5 有 30 30 30 28 17 10.9 LVP7 3 有 - - - 24.9 15.1 9.7 4 有 - - - 30 20.3 13 5 有 - - - 30 25.5 16.4

注:1.如果執行機構帶有輔助氣源,應選二者中較小一個供氣壓力作為計算允許壓差的基礎。

2、最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。

法蘭距及外形尺寸法蘭距 mm

公稱通徑	A
	ANSI 125FF、PN1.6 ANSI 150 RF JIS 10K FF，RF	JIS 16K RF	ANSI 300RF JIS20、30KRF JIS 30K RF	JIS 600 RF JIS 40K RF PN6.4	JIS 16K 溝槽型 嵌入型	JIS 20K 溝槽型 嵌入型	JIS 30K 溝槽型 嵌入型	JIS 40K 溝槽型 嵌入型
40	222	231	235	251	235	236	248	251
50	254	263	267	286	265	267	276	286
65	276	288	292	311	290	292	303	311
80	298	313	317	337	310	317	326	337
100	352	364	368	394	360	368	379	394
150	451	465	473	508	475	473	486	508
200	543	560	568	610	570	568	580	610

注：法蘭距符合IEC534-3標準。

公稱通徑	A
	ANSI 150 RJ	ANSI 300 RJ	ANSI 600 RJ	ANSI 300 LG	ANSI 600 LG	ANSI 150 SW、BW	ANSI 150、600 SW、BW
40	235	248	251	244	248	251	251
50	267	283	289	276	283	286	286
65	289	308	314	302	308	311	311
80	311	333	340	327	333	337	337
100	365	384	397	378	391	394	394
150	464	489	511	483	505	473	508
200	556	584	613	578	606	568	610

外形尺寸 mm

公稱通徑	執行機構	H				C	φB	E
		常溫型（P）	伸長Ⅰ型（E1）	伸長Ⅱ型（E2I）	伸長Ⅱ型（E2W）
40	LHA1D、R	425	590	705	945	230	218	70
	LHA2D、R	500	665	780	1020	281	267
	LHA3D、R	590	760	875	1140	363	350
50	LHA1D、R	425	595	710	950	230	218	80
	LHA2D、R	500	670	785	1025	281	267
	LHA3D、R	595	765	875	1140	363	350
65	LHA2D、R	575	745/755	880	1130	281	267	88
	LHA3D、R	630	800/810	930	1180	363	350
	LHA4D、R	865	1035/1045	1165	1495	520	470
80	LHA2D、R	580	755/765	900	1135	281	267	98
	LHA3D、R	635	810/820	955	1190	363	350
	LHA4D、R	870	1045/1055	1190	1505	520	470
100	LHA2D、R	610	810/870	915	1150	281	267	113
	LHA3D、R	660	860/870	1020	1205	363	350
	LHA4D、R	890	1100/1110	1255	1520	520	470
	LVA5D	1300	1515	1710	1940	-	620
	LVA5R	1420	1635	1820	2050	-	620
	LVA6R	1160	1375	1560	1790	-	445
	LVP5	940	1155	1340	1570	-	345
150	LHA3D、R	785	1020/1045	1250	1385	363	350	170
	LHA4D、R	955	1190/1215	1425	1570	520	470
	LVA5D	1360	1620	1870	2000	-	620
	LVA5R	1480	1740	1980	2110	-	620
	LVA6R	1220	1480	1720	1850	-	445
	LVP5	1000	1260	1500	1630	-	345
	LVP6	1210	1470	1710	1840	-	445
	LVP7	1290	1550	1790	1920	-	545
200	LHA4D、R	1090	1350	1580	1710	520	470	220
	LVA5D	1475	1740	2025	2155	-	620
	LVA5R	1585	1850	2145	2275	-	620
	LVP5	1165	1425	1665	1795	-	345
	LVP6	1375	1635	1875	2005	-	445
	LVP7	1455	1715	1955	2085	-	545
