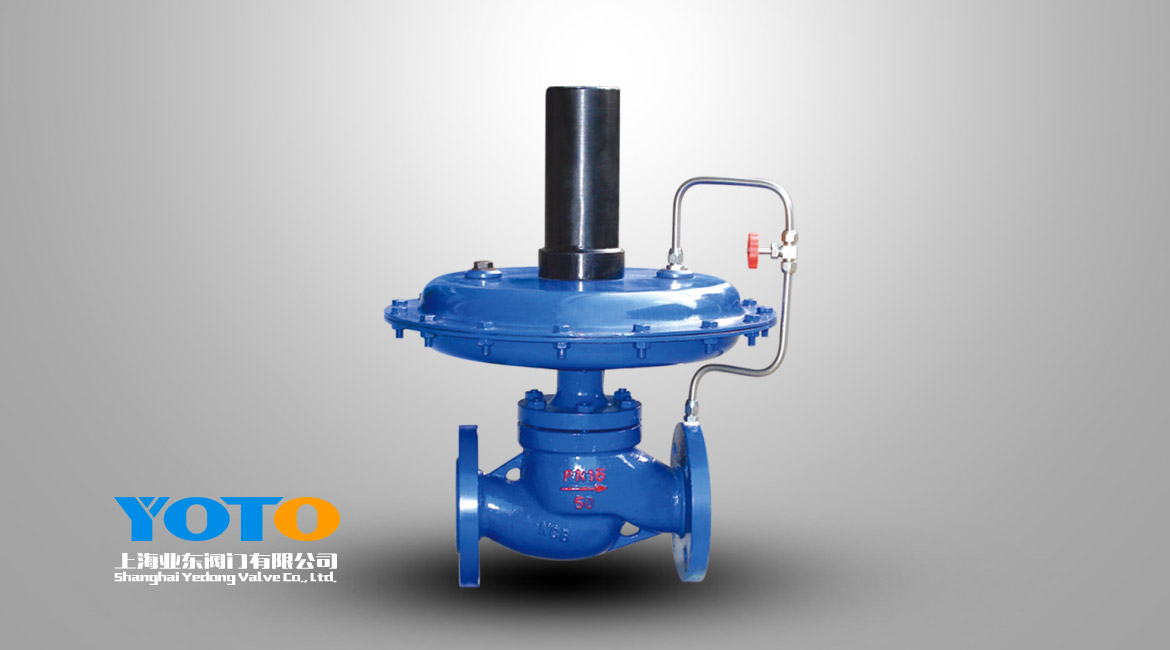

產品概述：
ZZC和ZZV自力式差(微)壓調節閥是一種不需要外加能源的執行器產品�？捎糜诠Q壓力PN0.1，PN1.0。差(微)壓均可分段調節。從 50mm.W.C至0.1MPa。其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系 統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
產品特點：
1、無需停止生產即可進行設定值的調整；
2、無填料，閥桿上、下活動時不存在磨擦，上密封絕對可靠；
3、執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
4、閥體為四通形式，因而K、B型可通用一種閥體。
技術參數：◆主要技術參數和性能指標
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量 系數 Kv |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
53 |
83 |
|||||||
|
額定行程 (mm) |
6 |
8 |
10 |
15 |
20 |
||||
|
公稱壓力 PN(MPa) |
0.10 1.0 |
||||||||
|
差壓調節范圍 (kPa) |
0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 |
||||||||
|
介質溫度 ( ℃ ) |
≤ 80 |
||||||||
|
調節精度 ( ％ ) |
≤ 10 |
||||||||
|
允許泄漏 量 (l/h) |
ZZCP/ZZVP |
10-4 X 閥額定容量 ( Ⅳ 級 ) |
|||||||
|
ZZCN |
5X10-3 X 閥額定容量 ( II 級 ) |
||||||||
注：
1、ZZCP/ZZVP公稱壓力為0.10MPa，ZZCN為1.0MPa
2、ZZCN差壓調節范圍為36～44…88～100kPa
規格重量：
◆外形尺寸及重量 單位：mm
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
A |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
536 |
536 |
|||||||
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
222 |
222 |
|||||||
|
重量 G(Kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
導壓管螺紋接頭 |
M16X1.5 |
||||||||
