您當前位置:產品中心 >> 氣動調節閥系列 >> 雙導向切斷閥

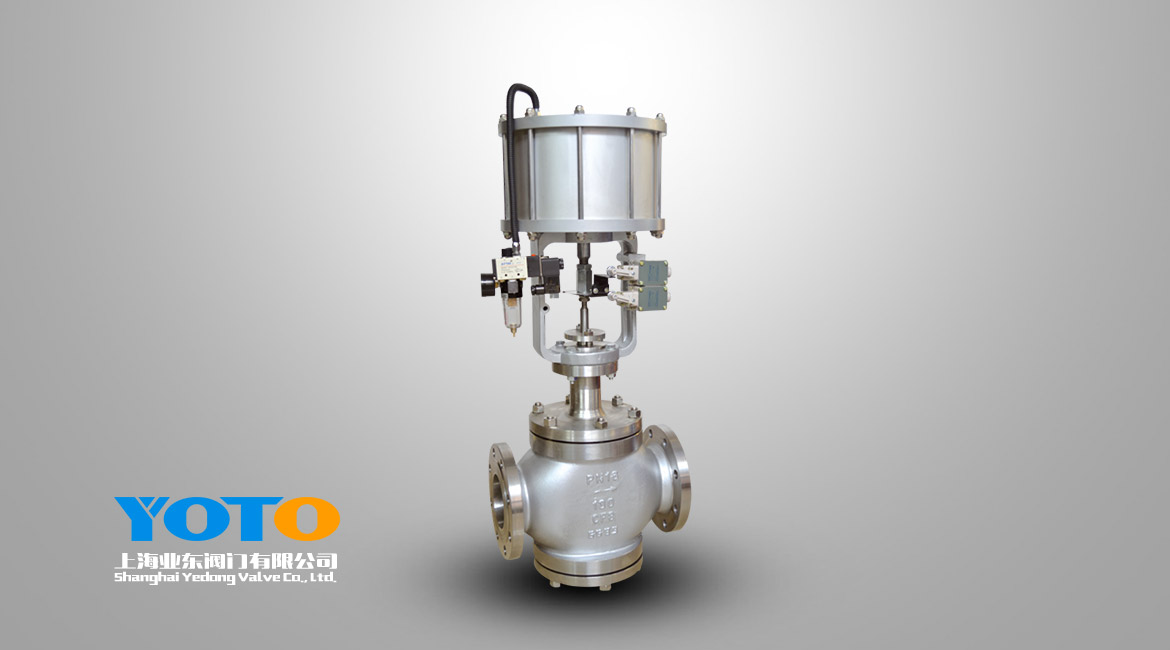

雙導向切斷閥
產品型號:ZSQ
公稱通徑:DN20~200mm
公稱壓力:PN10、16、40、64MPa
適用溫度:-60~450℃
主要材質:HT200、ZG230-450 ZG1Cr18Ni9Ti ZGOCr18Ni12M02Ti
驅動方式:氣動
設計標準:GB/T17213
法蘭標準:GB/T9113、 JB/T79、HG20594及其他標準
檢驗標準:GB/T4213
連接形式:法蘭(FF RF RTJ),焊接(SW BW),螺紋(適用于1″以內)

概述:

       ZSQ雙導向切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

       本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。

特點:

1、切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%,重量可減輕30%。
2、閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
3、閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
4、平衡型閥內件,提高了切斷閥的許用壓差。
5、波紋管密封型對移動的閥桿形成完全的密封,堵絕了介質外漏的可能性。
6、活塞式執行機構,操作力大,使用壓差大。


主要外形尺寸:

公稱通徑 DN L A H L 1 H 1 A 1 重量 (Kg) 信號接頭內螺紋
20 150 130 220 80 115 100 10 M10X1
25 160 130 220 80 120 100 12
32 180 150 235 80 130 100 15
40 200 150 235 95 138 120 18
50 230 150 240 95 155 120 25
65 290 280 250 105 178 160 30
80 310 280 260 105 207 160 40
100 350 280 265 105 222 160 60
