產品概述

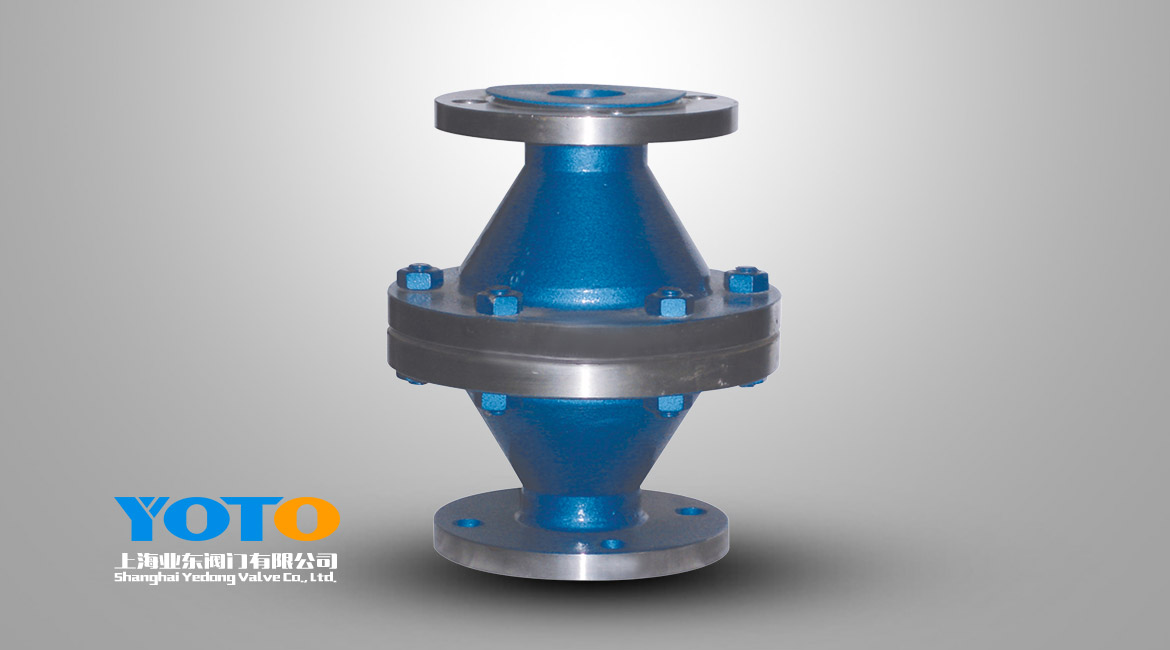

GZW-I,GYW-I型阻燃-防爆管道阻火器，采用專用阻火網以3至13片網組合結構�？煞乐�13次以亞音速火焰通過。有效保證管路系統的安全。廣泛用于：石化、鍋爐、氣體凈化、煤礦瓦斯排放等場合上使用。為滿足不同工況使用要求，我們公司制作本產品分為法蘭管路常用型和焊接高壓管路專用型兩種。主體可采用鑄鋼或不銹鋼304、316L材質制造。具有結構合理，重量輕，耐腐蝕，使用安全可靠地，阻爆性能合格等特點。
主要特點
GZW-Ⅰ型阻爆燃型管道阻火器系新型可燃?xì)怏w管道阻火器，屬更新?lián)Q代的新產品。
該阻火器經中國科學技術大學與公安部天津消防科學研究所聯合測試，其性能完全符合GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》的規定。阻火器結構合理，阻火層采用不銹鋼材料制造，耐腐蝕易于清洗。殼體采用不銹鋼，碳鋼及鑄鋼多種材料，可滿足各種不同工藝管道的需要。
阻燃-防爆管道阻火器主要用途
1、輸送可燃性氣體的管道上。
2、火炬系統。
3、油氣回收系統。
4、加熱爐燃料氣的管網上。
5、氣體凈化通化系統。
6、氣體分析系統。
7、煤礦瓦斯排放系統。主要性能1、阻火器連續13次以亞音速火焰試驗，每次都能阻止火焰的通過。
2、水壓試驗2.4MPa無滲漏。
主要外形與法蘭連接尺寸
|
型號 |
重 量 |
PN |
外形尺寸 |
螺栓 |
||||
|
K |
D |
DL |
L |
數量 |
螺紋 |
|||
|
GZW-20 |
DN20 |
1.6 |
75 |
105 |
195 |
200 |
4 |
M12 |
|
GZW-25 |
DN25 |
85 |
115 |
195 |
200 |
4 |
M12 |
|
|
GZW-40 |
DN40 |
110 |
150 |
245 |
240 |
4 |
M16 |
|
|
GZW-50 |
DN50 |
125 |
165 |
245 |
240 |
4 |
M16 |
|
|
GZW-80 |
DN80 |
160 |
200 |
280 |
250 |
8 |
M16 |
|
|
GZW-100 |
DN100 |
180 |
220 |
335 |
260 |
8 |
M16 |
|
|
GZW-150 |
DN150 |
240 |
285 |
460 |
360 |
8 |
M20 |
|
|
GZW-200 |
DN200 |
295 |
340 |
520 |
420 |
12 |
M20 |
|
|
GZW-250 |
DN250 |
355 |
405 |
580 |
430 |
12 |
M24 |
|
|
GZW-300 |
DN300 |
410 |
460 |
705 |
450 |
12 |
M24 |
|
|
GZW-600 |
DN600 |
770 |
840 |
1120 |
580 |
20 |
M33 |
|
